Votre site industriel a vingt ans, les plans d’origine ont disparu, et un projet de revamping se profile. Par où commencer ? La modélisation 3D industrielle apporte une réponse concrète — à condition de suivre une méthode rigoureuse. Voici les 7 étapes que nos équipes DTM3D appliquent sur le terrain, du premier échange avec le client jusqu’à la livraison du modèle exploitable.
1. Cadrer le besoin : la clé d’une modélisation 3D industrielle réussie
Combien de projets dérivent faute d’un cadrage initial solide ? Avant de poser un scanner 3D sur son trépied, il faut répondre à des questions simples mais décisives : quel usage pour le modèle final ? Quel niveau de détail attendu ? Qui va exploiter les données — un architecte, un BE structure, un responsable maintenance ?
Chez DTM3D, chaque mission démarre par un entretien de cadrage. On identifie les parties prenantes, on hiérarchise les objectifs et on formalise les livrables attendus. La méthode ICOS par exemple, offre un cadre utile pour structurer cette analyse : entrées, contraintes, résultats, supports. Ce document de cadrage, validé par tous, devient la boussole du projet.
💡 Le saviez-vous ? En marchés publics, la conformité BIM est de plus en plus exigée dès la phase programme. Anticiper le niveau de LOD (200, 300…) dès le cadrage évite les allers-retours coûteux en phase exécution.
2. Choisir la technologie de capture adaptée au terrain
Chaque site dicte sa propre logique. Un hall de production encombré de réseaux techniques n’appelle pas la même approche qu’une toiture-terrasse de 5 000 m². Le scan laser terrestre reste la référence pour les intérieurs complexes : chaufferies, locaux techniques, gaines, tuyauteries. Sa capture dense et rapide permet de documenter l’ensemble d’un bâtiment sans retour sur site pour des cotes manquantes.
🔍 Scanner 3D terrestre
Intérieurs denses, réseaux techniques, environnements confinés. Haute fiabilité adaptée au scan-to-BIM et au contrôle dimensionnel. Idéal pour les sites ICPE où l’accès humain est limité.
🚁 Drone & photogrammétrie
Toitures, façades, zones difficiles d’accès, grands sites extérieurs. Orthophotos, MNT/MNS et calcul de volumes. Complément naturel du relevé drone pour couverture exhaustive.
Sur les projets complexes, les deux technologies se combinent. Un site pétrochimique, par exemple, sera couvert en extérieur par photogrammétrie aérienne et en intérieur par lasergrammétrie terrestre. Les récentes avancées en capture optique sans marqueurs ouvrent aussi de nouvelles perspectives pour les environnements très encombrés.
3. Préparer et sécuriser le site avant intervention
Pas de bon relevé sans bonne préparation. Sur un site industriel en activité, la sécurité des interventions conditionne tout : habilitations, EPI, zones ATEX, coordination avec l’exploitant. Les recommandations de sécurisation des machines rappellent l’importance d’un diagnostic préalable des risques.
Visite de repérage technique
Identification des zones à risque, contraintes d’accès, conditions environnementales (poussière, vibrations, température).
Balisage et plan de calage
Délimitation des zones d’intervention, positionnement des cibles de recalage, coordination des horaires avec l’exploitant.
Documentation initiale
Rapport d’état du site avant captation, archivé pour traçabilité complète du projet.
Côté réglementation, les obligations de repérage amiante avant travaux (RAT) et les exigences liées aux installations classées (ICPE, SEVESO) imposent une documentation rigoureuse de l’existant — exactement ce que produit un relevé 3D bien préparé.
4. Acquérir les données spatiales sur site
C’est le moment de vérité. Nos techniciens déploient le matériel selon le plan de calage établi. Le scanner 3D capture l’ensemble de la géométrie des lieux — murs, réseaux, équipements — en une série de stations coordonnées. Le résultat : un nuage de points dense, fidèle à la réalité terrain.
Pour les surfaces étendues ou les zones difficiles d’accès (toitures, cheminées, façades hautes), le relevé drone complète la couverture. Les infrastructures de données spatiales garantissent l’interopérabilité entre sources et la normalisation des formats d’échange.
×3
plus rapide qu’un relevé traditionnel
0
retour sur site pour cotes manquantes
100%
compatible BIM (Revit, ArchiCAD, IFC)
5. Traiter et contrôler la qualité des données 3D
Les données brutes ne valent rien sans un traitement de nuage de points rigoureux. C’est ici que se joue la fiabilité de votre modèle final. Chez DTM3D, le traitement scan 3D suit un processus éprouvé : consolidation et recalage des stations sous FARO Scene, nettoyage du bruit, puis export vers des formats exploitables (.e57, .rcp, .pts) compatibles avec ReCap Pro et Revit, et bien d’autres logiciels.
Pour les données aériennes, le traitement photogrammétrie produit des orthophotos géoréférencées, des modèles 3D texturés et des nuages de points denses. Les avancées récentes en analyse automatisée de données 3D permettent une détection plus fine des anomalies et défauts potentiels.
Chaque jeu de données passe par un contrôle qualité : vérification des seuils de tolérance, analyse des écarts dimensionnels, rapport de conformité. Un nuage mal recalé, c’est un modèle BIM faux — et des surprises en phase chantier. DTM3D maîtrise l’intégralité de cette chaîne, de la captation terrain au fichier exploitable.
6. Élaborer le modèle BIM ou 3D final

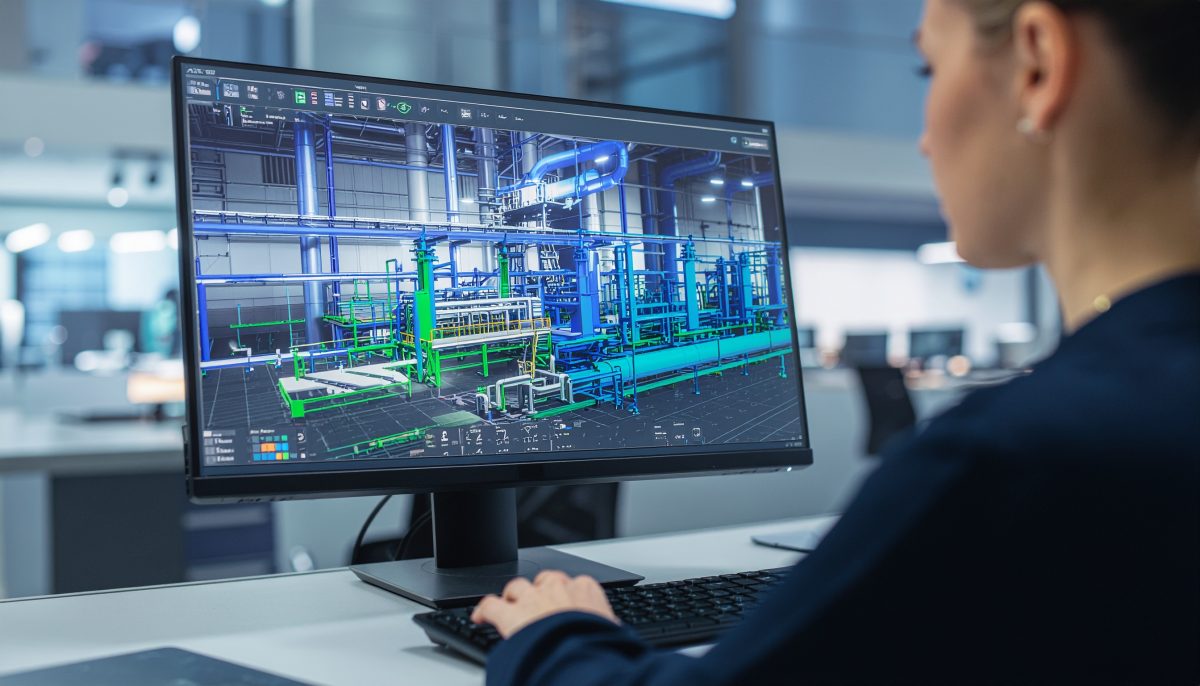

Du nuage de points au modèle intelligent : c’est l’étape de modélisation 3D. Nos projeteurs transforment les données brutes en maquette numérique 3D, avec un niveau de détail adapté aux usages : LOD 200 pour un avant-projet, LOD 300 pour l’exécution, LOD 400-500 pour un DOE numérique ou un jumeau numérique.
Scan-to-BIM
Conversion du nuage de points en maquette Revit ou ArchiCAD, détection de clashs, comparaison as-built vs modèle théorique
Pour architectes, MOE, BE structure et fluides
Rétroconception industrielle
Modélisation de pièces, tuyauteries et équipements pour rétro-ingénierie, maintenance ou extension de lignes de production
Pour BE industriels, responsables maintenance
Livrables immersifs
Visite virtuelle immersive, rendus visuels et maquettes 3D consultables en ligne via DTM3D Cloud
Pour communication projet, MOA, investisseurs
7. Valider, livrer et accompagner l’exploitation
Un modèle livré sans accompagnement, c’est comme un plan sans légende. DTM3D ne se contente pas de déposer un fichier : nous adaptons chaque livrable au métier de son destinataire. Plans 2D cotés pour l’architecte, maquette Revit LOD 300 pour le projeteur, coupes techniques pour le BE structure, orthoimages géoréférencées pour le géomètre.
Et après la livraison ? DTM3D reste disponible. Formation à la prise en main de DTM3D Cloud, navigation dans les nuages de points, extraction de cotes complémentaires six mois plus tard — notre objectif est que chaque donnée capturée serve réellement au projet. Vos données sont hébergées en Europe, avec option hébergement en France pour conformité RGPD. L’accès est sécurisé, réservé aux seules personnes autorisées, avec des options hors ligne pour les projets sensibles (Défense, nucléaire, sites classés).
📋 L’essentiel à retenir
- Scanner 3D en priorité — Référence pour les intérieurs complexes, complété par drone pour les extérieurs
- Traitement maîtrisé — Consolidation, nettoyage et export
- Livrables adaptés — Chaque métier reçoit le format qui lui convient (plans, maquette BIM, orthophotos)
- Un seul interlocuteur — DTM3D assure toute la chaîne, de la captation terrain au support post-livraison
Questions fréquentes
DTM3D assure-t-il le traitement des données ou uniquement l’acquisition ?
DTM3D maîtrise l’intégralité de la chaîne : acquisition sur site, traitement des nuages de points, modélisation BIM et livraison des fichiers exploitables. Un seul interlocuteur du début à la fin.
Le scan 3D peut-il alimenter un DOE numérique ?
Tout à fait. Le relevé scanner 3D fournit une base géométrique fidèle à l’état réel du bâtiment. Enrichi en maquette BIM, il constitue le socle idéal d’un DOE numérique exploitable par le gestionnaire sur toute la durée de vie de l’ouvrage.
Mes données sont-elles sécurisées sur DTM3D Cloud ?
Oui. Hébergement en Europe avec option France, accès réservé aux seules personnes autorisées, et possibilité de mode hors ligne pour les projets sensibles.
Les livrables DTM3D sont-ils compatibles avec Revit et ArchiCAD ?
Les exports sont fournis aux formats .e57, .rcp, .ifc, .rvt et .dwg, directement exploitables sous Revit, ArchiCAD, AutoCAD ou tout logiciel compatible IFC. Nous adaptons le format au logiciel de votre équipe projet.
DTM3D peut-il intervenir en complément de mon géomètre ?
Absolument. DTM3D est complémentaire du géomètre : nous apportons la densité de captation 3D intérieure et la modélisation BIM, tandis que le géomètre assure le rattachement topographique et le bornage foncier.
