Un responsable maintenance reçoit un projet de revamping sur une ligne de production vieille de trente ans. Les plans d’origine ? Introuvables. Les cotes relevées à la main ? Approximatives. C’est précisément dans ces situations qu’un scan 3D change la donne. En quelques heures sur site, les équipes DTM3D capturent l’intégralité d’un environnement — réseaux techniques, structures porteuses, équipements — et le transforment en données exploitables pour la modélisation 3D et le BIM.
Préparer le site : la base d’un scan 3D industriel réussi
Tous les projets n’exigent pas le même niveau de préparation. Un local technique de 200 m² bien dégagé ? Nos techniciens peuvent intervenir directement. En revanche, sur un site industriel en activité — chaufferie, hall de production, zone de stockage — un repérage préalable permet d’anticiper les contraintes : zones ATEX, accès restreints, équipements en fonctionnement, conditions d’éclairage spécifiques.
Chez DTM3D, les missions de scan laser sur sites complexes débutent par une visite technique. L’objectif : identifier les risques, définir les axes de captation prioritaires et établir un plan de calage (positionnement des cibles de recalage). Sur des projets plus simples — un local, un appartement, un petit bâtiment — cette étape n’est pas toujours nécessaire et nos équipes s’adaptent. En revanche, les obligations de repérage amiante avant travaux (RAT) et les exigences propres aux installations classées (ICPE, SEVESO) rendent cette préparation incontournable sur certains sites industriels.
Repérage et diagnostic terrain (sites complexes)
Sur sites industriels ou sensibles : identification des zones à risque, contraintes d’accès, conditions environnementales. Sur projets plus simples, un échange préalable avec le client suffit.
Plan de calage et coordination
Positionnement des cibles, itinéraire de scan, coordination des horaires avec l’exploitant pour intervenir sans perturber l’activité.
Scanner 3D ou drone : quelle technologie pour quel besoin ?

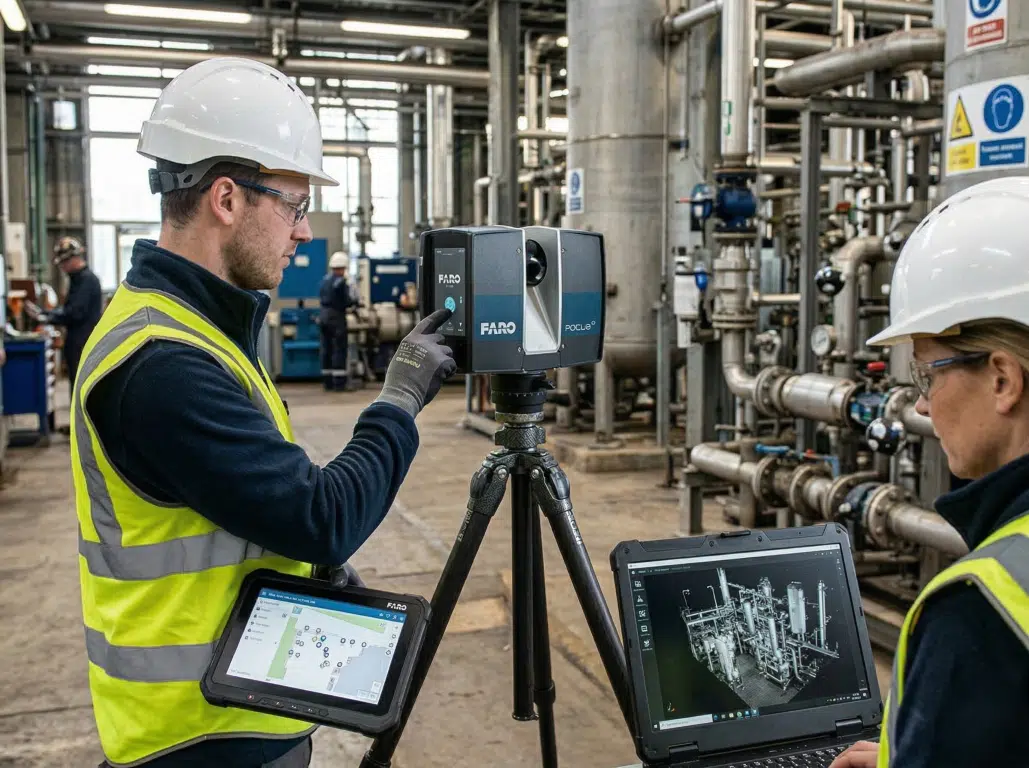

Le choix de la technologie dépend de votre site, pas de la mode du moment. Le scanner 3D terrestre est la référence pour les environnements intérieurs complexes : tuyauteries, gaines techniques, locaux confinés, chaufferies. Sa capture dense et rapide produit un nuage de points d’une fiabilité terrain éprouvée, sans retour sur site pour des cotes oubliées.
🔍 Scanner 3D
Intérieurs denses, réseaux MEP, zones ATEX. Haute fiabilité pour le scan-to-BIM, le contrôle dimensionnel et l’as-built industriel. Capture exhaustive sans contact, sans arrêt de production.
🚁 Drone & photogrammétrie
Toitures, façades, grands sites extérieurs, zones difficiles d’accès. Orthophotos, MNT/MNS, calcul de volumes. Complément naturel du scanner pour une couverture à 360°.
Sur les projets de grande envergure — raffinerie, usine agroalimentaire, site logistique — les deux technologies se combinent. Lasergrammétrie pour les intérieurs, relevé drone pour les extérieurs. Le résultat : un jumeau numérique complet, sans angle mort. Les récentes avancées en capture optique sans marqueurs ouvrent aussi de nouvelles perspectives pour les espaces très encombrés.
💡 Le saviez-vous ? Un scan 3D industriel permet de documenter un site en activité — sans arrêt de ligne, sans perturbation de la production. Les techniciens DTM3D interviennent en coordination avec l’exploitant, y compris en heures décalées si nécessaire.

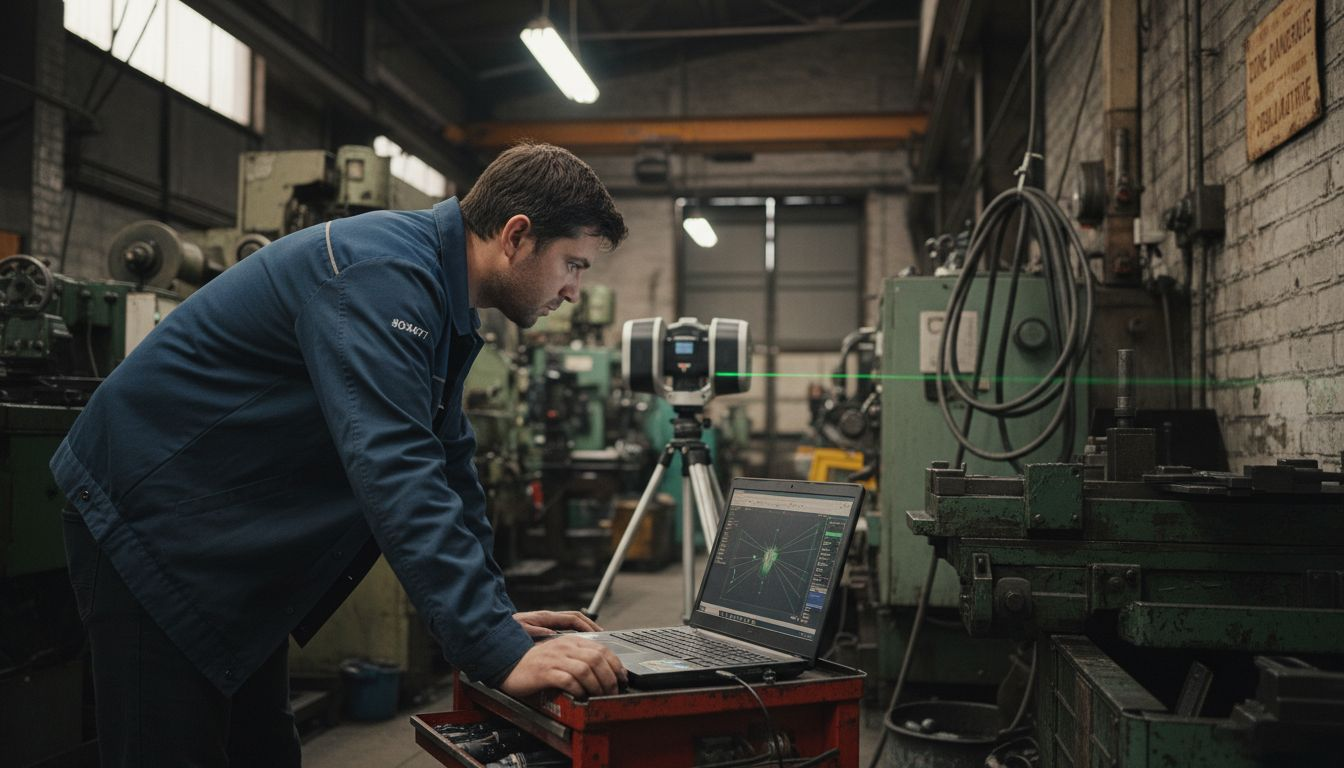

Sur le terrain : l’acquisition des données en scan 3D industriel
C’est le moment où tout se joue. Nos techniciens déploient le matériel aux points stratégiques, assurent le recouvrement entre stations successives et vérifient en temps réel la cohérence des données. Le scanner 3D balaie l’environnement station par station, capturant murs, structures, réseaux et équipements avec une précision adaptée à l’usage.
La marge de recouvrement entre scans est essentielle : c’est elle qui garantit un recalage sans faille et un modèle final sans zone aveugle. Pour les surfaces étendues ou les toitures, le relevé drone par photogrammétrie complète la captation intérieure. Au final, un site de 1 000 m² peut être intégralement numérisé en quelques heures — là où un relevé traditionnel demanderait plusieurs jours.
×3
plus rapide qu’un relevé manuel
0
retour sur site pour cotes manquantes
100%
du site capturé en une seule intervention

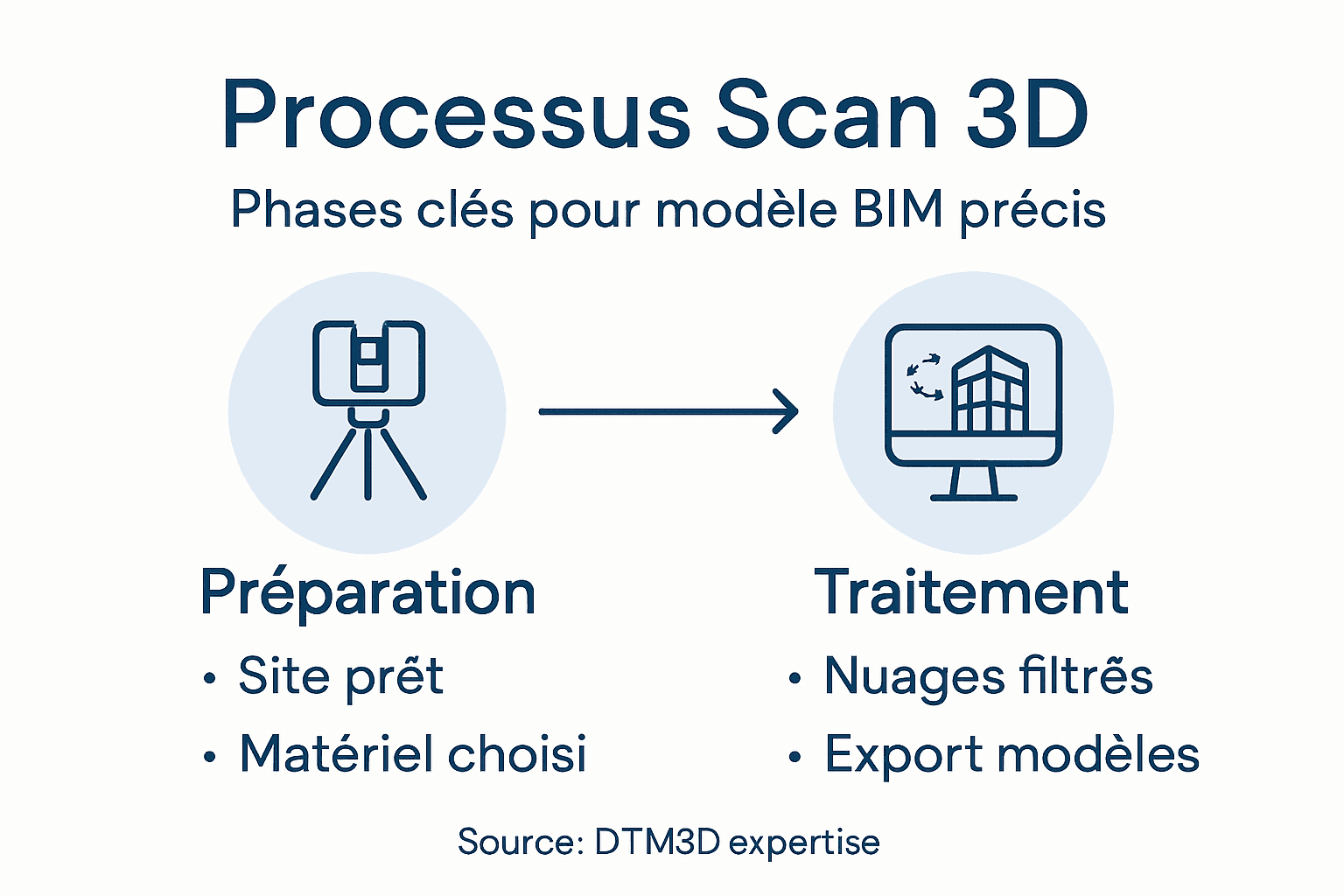

Du nuage de points brut au modèle exploitable : le traitement des données
Un nuage de points brut, même dense, ne vaut rien sans un traitement scan 3D rigoureux. C’est ici que le savoir-faire fait la différence. Chez DTM3D, le processus suit une chaîne éprouvée : consolidation et recalage des stations sous FARO Scene, élimination du bruit (points parasites, reflets sur surfaces métalliques), puis export vers des formats exploitables — .e57, .rcp, .pts — compatibles avec ReCap Pro et Revit.
Traitement scan 3D
Consolidation, recalage, nettoyage. Export .e57, .rcp, .pts. Comparaison as-built vs modèle théorique, détection de clashs
Fiabilité industrielle, traçabilité complète
Traitement photogrammétrie
Assemblage photogrammétrique, orthophotos géoréférencées, modèles 3D texturés, MNT/MNS, calcul de volumes
Couverture extérieure exhaustive
Contrôle qualité
Vérification des seuils de tolérance, analyse des écarts dimensionnels, rapport de conformité pour chaque jeu de données
Aucune donnée livrée sans validation
Un nuage mal recalé, c’est un modèle BIM faux — et des surprises en phase chantier. DTM3D maîtrise l’intégralité de cette chaîne de traitement de nuage de points, de la captation terrain au fichier prêt à modéliser. Un seul interlocuteur, aucune sous-traitance du traitement.
Du scan au BIM : modélisation, export et formats de livraison
Le nuage de points consolidé sert de fondation à la modélisation 3D. Nos projeteurs le transforment en maquette numérique BIM sous Revit ou ArchiCAD, avec un niveau de détail adapté aux usages : LOD 200 pour un avant-projet, LOD 300 pour l’exécution, LOD 400 pour un DOE numérique ou de la rétroconception.
Chaque livrable est adapté au métier du destinataire : plans 2D cotés pour l’architecte, maquette Revit LOD 300 pour le projeteur, coupes techniques pour le BE structure, orthoimages géoréférencées pour le géomètre. En marchés publics, la conformité BIM est de plus en plus exigée — anticiper le niveau de LOD dès la commande évite les allers-retours coûteux.
Après le scan : accompagnement et exploitation des données
Un fichier livré sans accompagnement, c’est une carte sans légende. DTM3D ne se contente pas de transmettre des données : nous formons vos équipes à leur exploitation. Prise en main de DTM3D Cloud, navigation dans les nuages de points, extraction de cotes complémentaires — même six mois après la livraison, notre support reste disponible.
DTM3D Cloud centralise l’ensemble des livrables dans un espace sécurisé : nuage de points, maillages, photos 360°, annotations collaboratives directement sur les modèles 3D. Vos données sont hébergées en Europe, avec option hébergement en France pour conformité RGPD. L’accès est réservé aux seules personnes autorisées, avec des options hors ligne pour les projets sensibles (Défense, nucléaire, installations classées). L’infrastructure est pensée pour la continuité de service et la protection des données.
📋 L’essentiel à retenir
- Préparation adaptée — Sur sites complexes, une visite de repérage optimise la mission. Sur projets plus simples, DTM3D intervient directement
- Scanner 3D en priorité — Référence pour les intérieurs industriels complexes, complété par drone pour les extérieurs
- Traitement maîtrisé en interne — Consolidation sous FARO Scene et ReCap Pro, zéro sous-traitance
- Livrables sur mesure — Du format .e57 au modèle BIM Revit, chaque métier reçoit ce dont il a besoin
- Un partenaire, pas un prestataire — Support post-livraison, formation DTM3D Cloud et données accessibles dans la durée
Questions fréquentes
Comment se déroule un scan 3D industriel sur un site en activité ?
Les équipes DTM3D interviennent sans arrêt de production. Selon la complexité du site, une visite de repérage peut être réalisée en amont ou un simple échange préalable suffit. Le scan est planifié en coordination avec l’exploitant — en heures creuses si nécessaire. L’opération est non intrusive et ne perturbe pas l’activité.
DTM3D assure-t-il aussi le traitement des données ou uniquement l’acquisition ?
DTM3D maîtrise l’intégralité de la chaîne : acquisition sur site, traitement des nuages de points, et livraison des fichiers exploitables. Un seul interlocuteur du début à la fin.
Les livrables DTM3D sont-ils compatibles avec Revit et ArchiCAD ?
Oui. Les exports sont fournis aux formats .e57, .rcp, .ifc, .rvt et .dwg, directement exploitables sous Revit, ArchiCAD, AutoCAD ou tout logiciel compatible IFC. DTM3D adapte le format au logiciel de votre équipe projet.
Le scan 3D peut-il servir de base à un diagnostic structurel ?
Tout à fait. Le nuage de points permet de détecter des déformations, affaissements ou fissures par comparaison dans le temps. Associé à une maquette BIM, il constitue un socle fiable pour un diagnostic structurel ou un repérage amiante avant travaux.
Mes données sont-elles sécurisées sur DTM3D Cloud ?
Les données sont hébergées en Europe avec option France, accessibles uniquement aux personnes autorisées. Un mode hors ligne est disponible pour les projets sensibles. L’infrastructure est conçue pour la continuité de service et la protection des données.
