Entre 10 et 25 % du coût d’un projet : c’est ce que les erreurs coûteraient au total à la construction britannique, selon les travaux de la Get It Right Initiative relayés par l’Institution of Civil Engineers. Le suivi de chantier par scan 3D (3D laser scanning) s’attaque à ce gisement : comparer l’exécuté au prévu, à des dates choisies, tant qu’une reprise reste simple.
- Le suivi de chantier par scan 3D confronte le nuage de points, ce qui a été construit, à la maquette BIM, ce qui était prévu.
- Le calendrier des passages compte plus que leur nombre. Un réseau noyé dans une dalle ou caché derrière un doublage ne se relève plus.
- La tolérance vient des pièces du marché, pas du scanner : elle se fixe avant le premier passage.
- Chaque campagne laisse un état daté, utile à la réception comme au dossier des ouvrages exécutés.

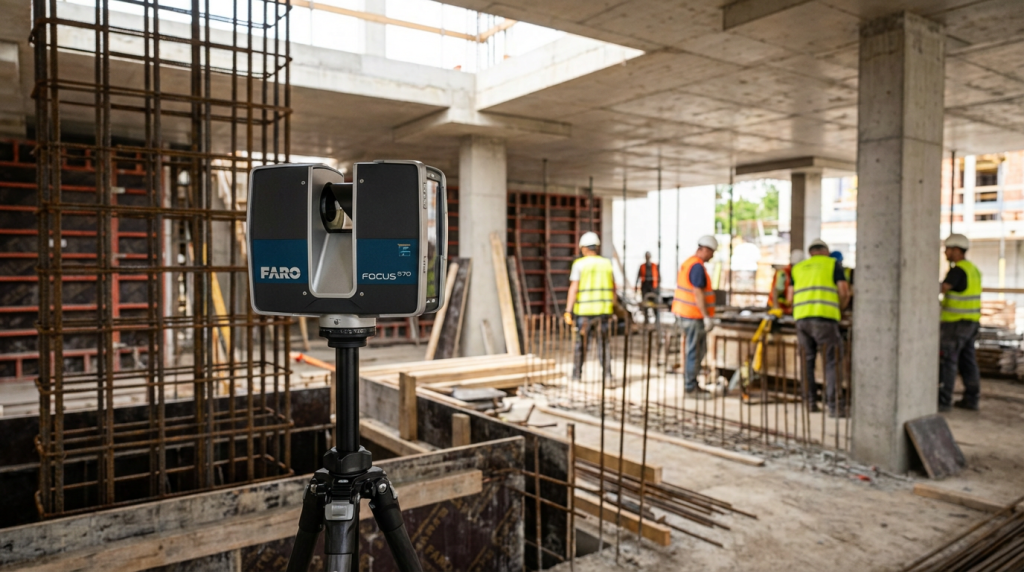

Un scanner 3D en station au milieu d’un plateau en gros œuvre : les équipes poursuivent leur travail autour de lui.
Suivi de chantier par scan 3D : comparer l’exécuté au prévu
Sur un chantier, deux vérités cohabitent. La maquette dit ce qui devait être construit, le bâtiment ce qui l’a été. Entre les deux se glissent un voile décalé, une réservation oubliée, un réseau posé plus bas que prévu. Le scan laser 3D donne à la seconde vérité une forme mesurable : depuis chaque station, le scanner 3D relève les surfaces visibles et produit un nuage de points (point cloud) de l’ouvrage à une date donnée. C’est le principe des relevés au scan 3D, appliqué à un bâtiment qui change de semaine en semaine.
Le suivi de chantier par scan 3D ne remplace ni la maquette ni la visite. Il ajoute la pièce qui manquait : un état mesuré et daté, que chacun peut réinterroger depuis son bureau. La maquette reste la référence, le nuage devient la preuve.
Relevé au scanner 3D à une date donnée. Il montre l’ouvrage tel qu’il est, défauts compris, sans interprétation.
Objets conçus par la maîtrise d’œuvre et les bureaux d’études : ce que l’ouvrage doit être, pas ce qu’il est.
La tentation est de tout scanner, tout le temps. Elle coûte cher et noie l’équipe sous des nuages que personne n’ouvre. Un suivi utile part d’une question précise : les réservations du niveau 2 sont-elles à leur place avant le coulage ? Les gaines tiennent-elles dans l’emprise prévue avant la pose des faux plafonds ? La réponse tient dans une comparaison ciblée, pas dans un inventaire.
Choisir les jalons : un état daté entre deux phases
Pour un suivi de chantier par scan 3D, le bon moment est celui qui précède une disparition. Tant qu’un fourreau, une réservation ou une nappe de réseaux reste visible, il se mesure ; une fois noyé dans le béton ou caché derrière un doublage, il ne se voit plus qu’en ouvrant. Trois jalons reviennent sur la plupart des opérations de bâtiment.
Figer l’état des réseaux d’un plateau avant la pose des faux plafonds.
Un nuage daté, consultable après fermeture, pour retrouver le passage d’une gaine sans déposer une dalle.
Le rythme dépend du chantier. Un immeuble de bureaux à plateaux répétitifs se contrôle sur un niveau type, puis par sondage ; un local technique dense justifie un passage à chaque lot de réseaux. Dans tous les cas, le passage se cale au planning avec le conducteur de travaux, comme n’importe quelle intervention.
Scan vs BIM : lire une carte d’écarts
On confond souvent deux démarches voisines. Le scan-to-BIM part du nuage pour produire une maquette de l’existant ; le scan vs BIM part d’une maquette de conception et mesure la distance qui la sépare de l’ouvrage. La première crée une référence, la seconde la vérifie.
Concrètement, le nuage est d’abord recalé dans le système de coordonnées du projet, sur des points connus du chantier. Chaque point est ensuite comparé à la surface de maquette la plus proche, et le nuage se recolore selon cette distance : vert dans la tolérance, rouge ou bleu quand la paroi est en avant ou en retrait. Une carte d’écarts se lit comme une carte météo. On ne regarde pas chaque point, on repère les taches.
La tolérance, elle, ne vient pas du scanner. Elle découle des pièces du marché et des règles de l’art, les DTU pour le bâtiment, et se fixe lot par lot avant le premier passage. Sans seuil convenu, une carte d’écarts n’est qu’une belle image.

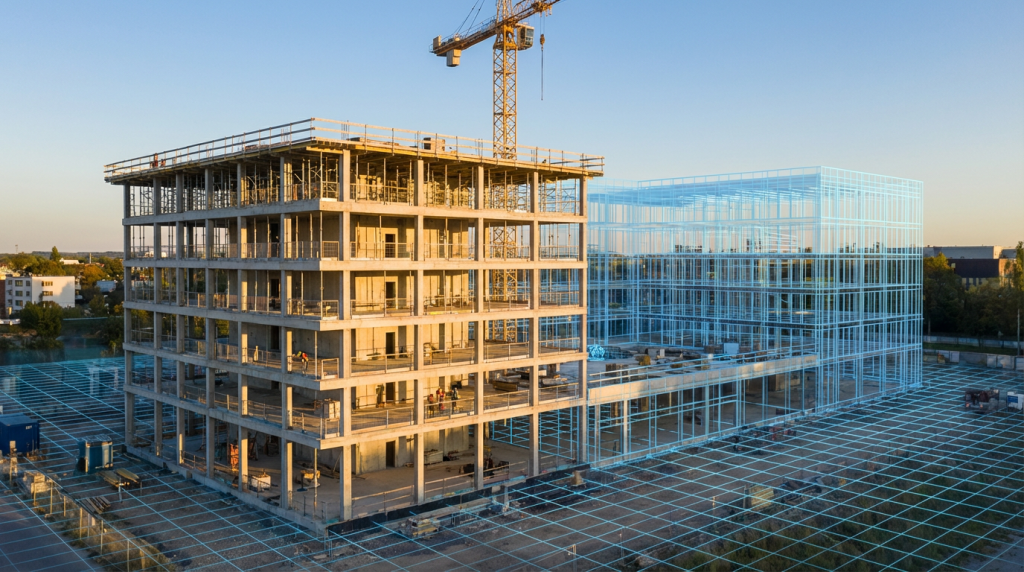

Illustration : la structure en cours d’élévation, prolongée par la maquette en filaire. Le prévu à côté de l’exécuté.
- Des écarts localisés, élément par élément
- Une base mesurée, commune à la maîtrise d’œuvre et aux entreprises
- Un état archivé, réinterrogeable plus tard
- Une maquette à l’indice en vigueur
- Un repère commun au chantier et à la maquette
- Des tolérances convenues par lot
- Un arbitrage humain sur chaque écart
Non. La visite juge la qualité d’exécution, les finitions et l’organisation ; le scan mesure la géométrie. Le nuage donne à la réunion de chantier une base mesurée commune, que chacun peut réinterroger ensuite.
Rarement. Un passage ciblé sur les zones qui vont être recouvertes suffit le plus souvent. Le périmètre se décide jalon par jalon, selon ce qui disparaît à la phase suivante.
À la réception, le nuage de points comme preuve d’état
Le jour de la réception, le maître d’ouvrage accepte l’ouvrage avec ou sans réserves. Ce qui s’est passé pendant les mois de chantier, lui, n’est plus visible. Les nuages successifs comblent ce trou de mémoire : on retrouve l’état d’un plancher avant ragréage, ou le tracé d’une gaine avant la fermeture du plafond.
La réception est l’acte par lequel le maître de l’ouvrage accepte l’ouvrage, avec ou sans réserves ; elle est prononcée contradictoirement. La garantie de parfait achèvement, due par l’entrepreneur pendant un an à compter de la réception, couvre les désordres signalés par réserves au procès-verbal ou notifiés par écrit ensuite. Un état daté et mesuré aide à formuler une réserve précise.
“ Une réserve précise se discute. Une réserve vague se conteste.
Après la réception, les mêmes données servent encore. Le dernier nuage documente le tel que construit ; s’il faut une maquette de l’ouvrage exécuté, le processus scan-to-BIM la produit ou met à jour la maquette de conception, au niveau de détail convenu, ce que décrit la page modélisation 3D / BIM. Le dernier nuage alimente aussi le DOE numérique, à condition que plans et maquette restent exploitables par ceux qui entretiendront le bâtiment.
Méthode
Du terrain au livrable : le traitement des données
Pour un suivi de chantier par scan 3D, le traitement enchaîne consolidation des stations, recalage dans le repère du chantier, nettoyage des passages d’ouvriers, d’engins et de bâches, puis export aux formats standards (.e57, .rcp). La consolidation et la comparaison à la maquette s’effectuent généralement sous Trimble RealWorks ou un équivalent ; le nuage indexé se charge ensuite dans le logiciel de conception, Allplan ou Revit par exemple.
Pour les terrassements, les toitures et les abords, la photogrammétrie par drone oriente d’abord les images puis calcule un nuage de points. Orthophotos, modèles numériques de terrain et de surface, calculs de volumes d’une campagne à l’autre en dérivent.
Visite virtuelle et consultation en ligne complètent le dispositif : elles montrent un état daté à ceux qui n’ouvriront jamais un nuage de points, maître d’ouvrage ou exploitant.
Relevé, livrables et exploitation
Aux jalons convenus avec la maîtrise d’œuvre, DTM3D relève le chantier au scan 3D FARO, ou au scanner mobile SLAM quand un plateau étendu doit être parcouru rapidement, et confie terrassements, toitures et abords à la photogrammétrie par drone. Le nuage daté peut ensuite être comparé à votre maquette sous forme de carte d’écarts, sur un bâtiment neuf comme sur une réhabilitation en site occupé. Plans d’exécuté et maquette sont produits par un bureau d’études implanté en France, dans votre logiciel. Les usages par métier se retrouvent sur la page secteurs d’intervention.
Chaque jalon rejoint DTM3D Cloud : maîtrise d’œuvre et entreprises y ouvrent nuages de points et photos 360° dans leur navigateur, y laissent leurs annotations, avec un accès sécurisé et un hébergement européen conforme au RGPD. L’équipe vous guide lors de la première campagne, puis reste votre contact pendant tout le chantier et après la dernière livraison.

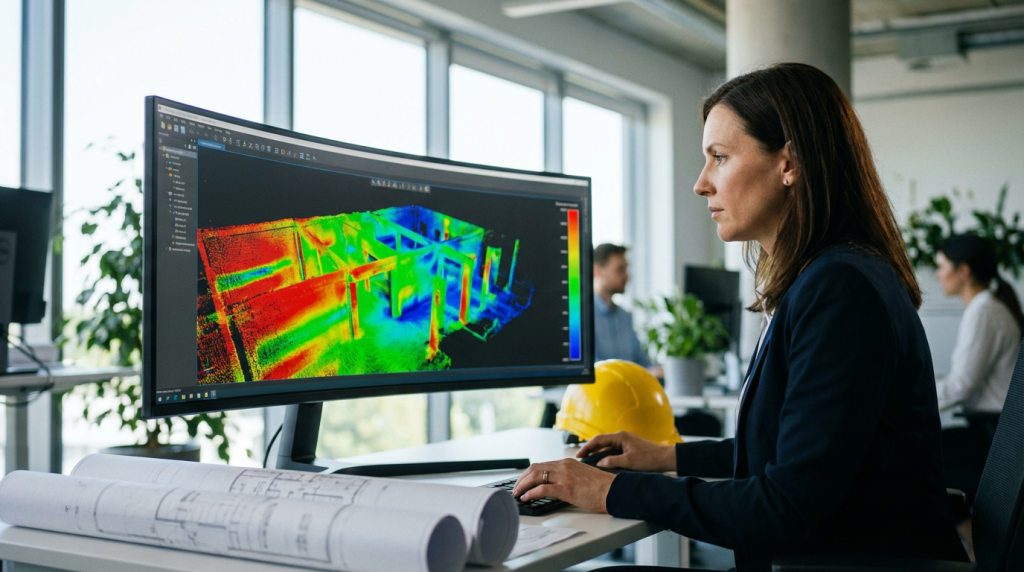

Une carte d’écarts à l’écran : le nuage de points recoloré selon sa distance à la maquette.
Questions
Questions fréquentes sur le suivi de chantier par scan 3D
Le scan-to-BIM produit une maquette à partir d’un nuage de points, pour décrire un existant. Le scan vs BIM compare un nuage à une maquette déjà conçue, pour mesurer les écarts d’exécution. Sur un chantier, on pratique surtout le second, et parfois le premier en fin d’opération pour le tel que construit.
Juste avant qu’un élément disparaisse : avant le coulage qui noie les réservations, avant les doublages et les faux plafonds qui cachent les réseaux, puis avant la réception. Trois passages bien placés valent mieux qu’un passage hebdomadaire sans objectif.
Peu. Le scanner travaille depuis des stations successives, entre les équipes et sans contact avec l’ouvrage. Il suffit de caler le passage au planning avec le conducteur de travaux et de dégager les zones à relever.
Pour une comparaison automatique, oui : la carte d’écarts se calcule contre une maquette. Sans maquette, les nuages successifs restent utiles comme états datés, et se comparent aux plans d’exécution ou entre eux.
Oui, comme pièce factuelle et datée. Il aide à localiser et à décrire précisément une réserve, et documente l’état des éléments devenus invisibles. La réception elle-même reste un acte du maître de l’ouvrage, prononcé contradictoirement.
|
